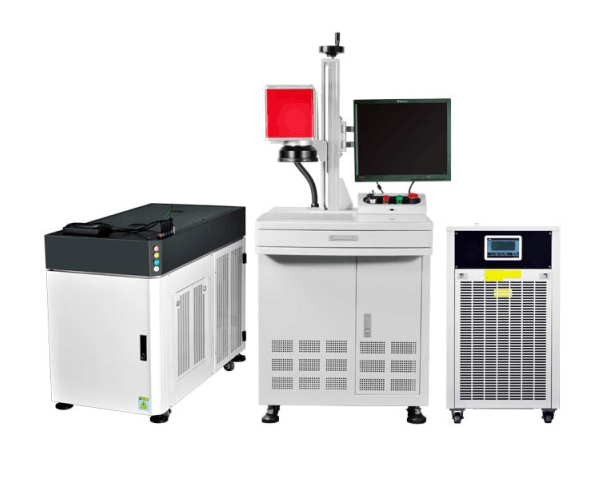

振镜扫描激光焊接机
该激光焊接机采用振镜扫描方式,焊接速度快、精度高、光束模式好,特别适用各种零部件的激光精密点焊。在单点焊接时由于极大的减少了空程定位时间,生产效率比普通激光点焊工效提高4-10倍。扫描式激光焊接机是由YAG固体激光器、激光电源、光学扫描系

激光焊接机采用振镜扫描方式,焊接速度快、精度高、光束模式好,特别适用各种零部件的激光精密点焊。在单点焊接时由于极大的减少了空程定位时间,生产效率比普通激光点焊工效提高4-10倍。扫描式激光焊接机是由YAG固体激光器、激光电源、光学扫描系统、三维可调节工作台、工控机系统、制冷系统、激光指示系统,操作机柜等组成。该机提供基于windows平台下的专用激光焊接软件。焊接点或图形可在其专用软件中直接输入、编辑,也可由Auto CAD、Corel DRAW等其它软件编辑,再通过其专用软件导入进行处理。本机质量稳定、操作方便、维护简单。可光纤传导,与主机分开,使用更方便。


样品展示

技术特点

· 采用德国高速扫描振镜,速度快、稳定性强、光斑细、精度高;

· 焊接控制软件是中德技术合作,操作简单、编辑灵活、兼容性强、控制性好;

· 扫描焊接机功率转换性强,故障率低;

· 焊接可实现连续性操作,焊缝小,焊接牢固,不易折断;

· 可根据产品焊接范围的高低和大小来调整不同的参数及多组不同参数进行加工;


应用领域

该机主要应用于手机屏蔽罩、金属手机外壳、金属电容器外壳、电脑内金属屏蔽网、剃须刀片、电子接插件及其它类别电子产品的高效率激光点焊或密封焊。


产品参数

项目名称 技术参数

机型

CX-WM150、300、600

激光器

Nd:YAG

波长

1064nm

最大单脉冲能量

30J / 40J

最大激光功率

150W / 300W/600W

脉冲宽度

0.1~15ms(可调)

脉冲频率

1~100Hz(可调)

点焊速度

≤15个点/s

光点大小

0.2mm

光斑尺寸可调范围

0.1-3.0mm

冷却

水冷

主机外形尺寸 (L×W×H)

1600×800×1500mm
